Cómo hacer una estación de radio pirata

DISCLAIMER

Si lo hacéis, es ilegal y eso. Pero es lo mejor que podéis hacer, tener la capacidad de poder retransmitir en las bandas comerciales sobretodo en momentos de emergencia como en el apagón, al menos para explicar qué pasa a la gente que se ha visto a dos velas sin tener acceso al tuiter. Eso sí, la banda 88.0-108.0MHz está regulada y la triangulación de tu señal es muy fácil de conseguir. Claro que para evitar eso puedes hacerla móvil montándola en un coche, por ejemplo.

¿Por qué?

Porque me sale de los cojones. Estoy hasta la polla de Internet, y desde que estoy en el sector de las telecomunicaciones quiero sólo tenerlo como herramienta intermediaria para mis servicios. Odio lo que se ha convertido y de lo que hace que dependamos de el. Más allá de todo el infierno que es ahora Internet, siendo literalmente el barrio rojo, tenemos por el lado business el sector de inversores metiendo dinero en proyectos de mierda que inflan una burbuja de alternativas propietarias basadas en cosas que ya existían, para buscar monopolizar algo que ya existía. Tenemos ahora "Google Drive" y buscamos crear wrappers alrededor de Google Drive usando APIs hosteadas en Google porque nos la sudan ya los protocolos. No les enseñas a los programadores qué son los estándares y sólo van a pensar en trabajar sobre las aplicaciones que desde Silicon Valley te dan. Por ejemplo, Dropbox desde márketing indica que su solución es mejor que el estándar FTP usado a día de hoy mientras en el header te dicen "Ponte en contacto con el departamento de ventas".

Por ello, cuantos más servicios pueda ofrecer sin utilizar tecnología "state of the art" o como se le llame, o sin depender de nada que pase por el modelo OSI en general, mejor para mi porque dejo de depender de basura inútil que pretende reemplazar protocolos y estándares documentados desde 1977. El "state of the art" es lo ya establecido y no está en constante evolución, porque la estructura se ha hecho. Es decir, es un estándar del que ya se ha consolidado lo suficiente como para hacer interfaces alrededor de esta, y si acaso evolucionarla, pero manteniendo el mismo esqueleto y sin reinventar la rueda. Un estándar es tan fácil de implementar como servicio operativo que, sin ir más lejos, hasta elpolla.net ofrece el servicio SFTP donde puedes guardar lo que te salga de los huevos con tu propia cuenta. Vamos, como en Google Drive, solo que no necesitas bajarte EL PROGRAMA Google Drive for Desktop. Con una cuenta de FTP o SFTP puedes incluso conectarte desde tu explorador de archivos, que la mayoría tiene un módulo FTP integrado, porque es un estándar. Incluso el de Windows File Explorer tiene su módulo FTP desde antes de que lo conocieras. Y esto no es spam, significa que si yo me he montado una nube en mi casa y tú puedes acceder con tu cuenta a tus carpetas en la nube con facilidad, no hace falta más MIERDA ni reinventar la rueda.

¿Por qué haría una estación pirata?

Cuantos más servicios pueda ofrecer y enseñar que se pueden ofrecer sin depender de tecnología de mierda mejor. Y una emisora de radio es una de las cosas que puedo hostear y enseñar a hostear, porque con una radio portátil puedo hacer lo mismo que hago con Bluetooth® y Auracast™, y sin necesidad de tener nada de más de 5€ en mi bolsillo, como puede ser un smartphone Android o iOS.

Bluetooth® Auracast™ se presenta como:

Auracast™ broadcast audio is a new Bluetooth® capability that will deliver life-changing audio experiences. It will let you share your audio, unmute your world, and hear your best, enhancing the way you engage with others and the world around you.

En resumen: haces una sala pública para que la gente se meta en tu sesión de Bluetooth®. Esto lo he visto como reemplazo a la tecnología "PartyBoost" de JBL, que básicamente empareja los altavoces JBL entre ellos para reproducir la misma canción bajo las limitaciones de la propia marca. Esto mismo puedo replicarlo con las radios de 1€ del AliExpress y sin tener que leerme ninguna especificación técnica, porque una radio no deja de ser eso, un receptor de radiofrecuencias en una banda preestablecida. Y el Bluetooth® también va por radiofrecuencias. Concretamente con tu movil estarías radiando en la banda de 2.4GHz, una banda ISM, no de la misma forma que con la radio porque no hace streaming en una emisora como tal, pero sí que lo hace en el rango de "emisoras" 2400.0 MHz – 2483.5 MHz que es donde están todos los móviles con el Spotify.

Caso de uso: pongámonos el ejemplo de que quieres tener una canción sonando en toda la casa. Conectando un Jack 3.5mm macho/macho entre un MP3 y el transmisor con la antena de walkie talkie puesta, puedes tener esparcidas en la casa cuantas radios quieras sin limitación alguna, sintonizadas todas en una misma emisora. Sin cosas raras de sesiones ni emparejamiento: tú haces broadcast con el transmisor, y el que quiera escuchar escucha.

Tutorial

Es muy sencillo: a un transmisor FM de AliExpress le pinchamos una antena de walkie talkie y ya puedes transmitir tus 500 metros. No es exageración: si la PCB tiene un módulo de antena, puedes empalmar un cable SMA pelando el cable, separando el cobre de la malla, soldando el cobre en el módulo y la malla en algún punto vacío de la PCB, y después enroscar una antena en el SMA.

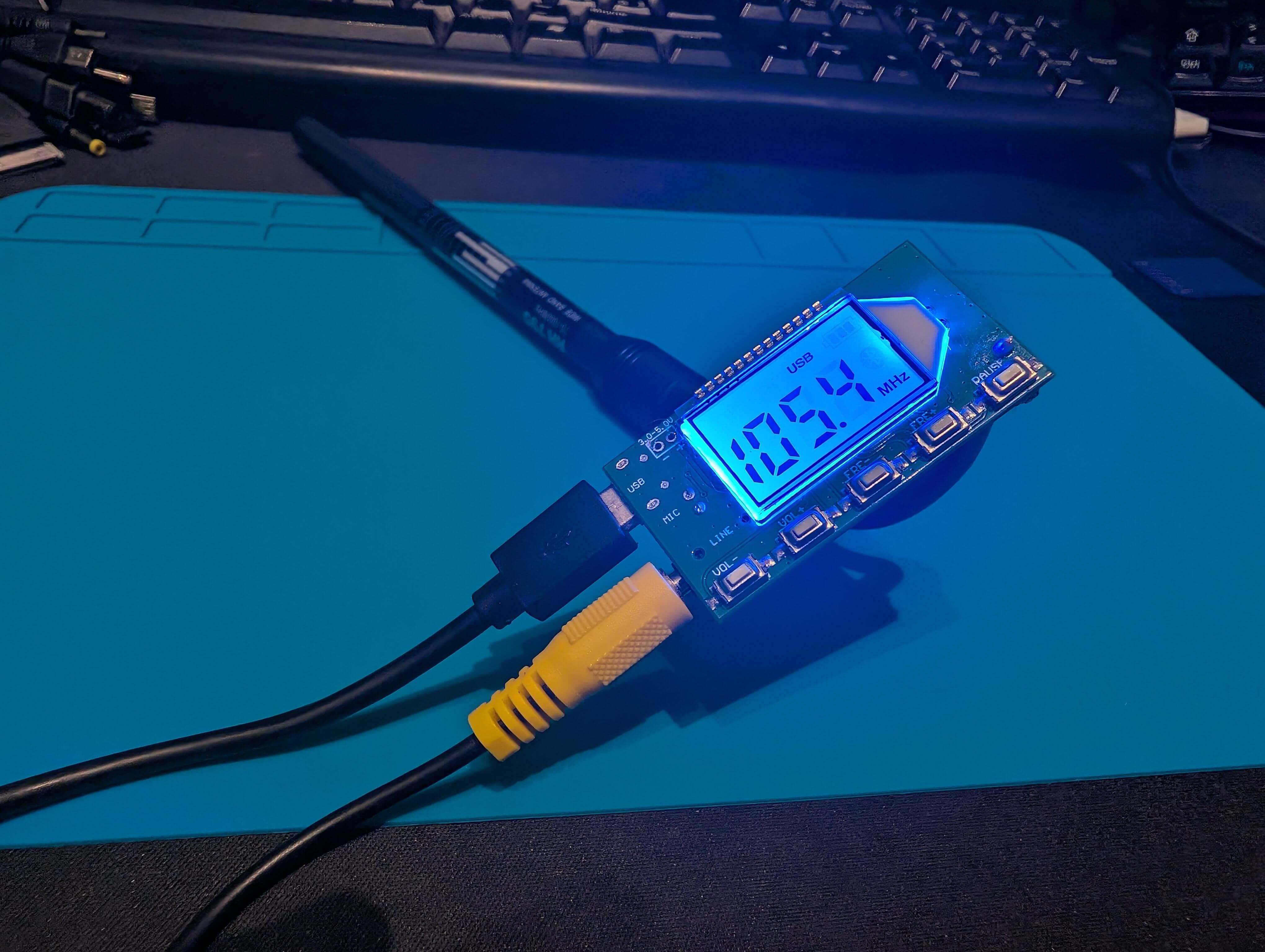

Este es el resultado final:

Ingredientes

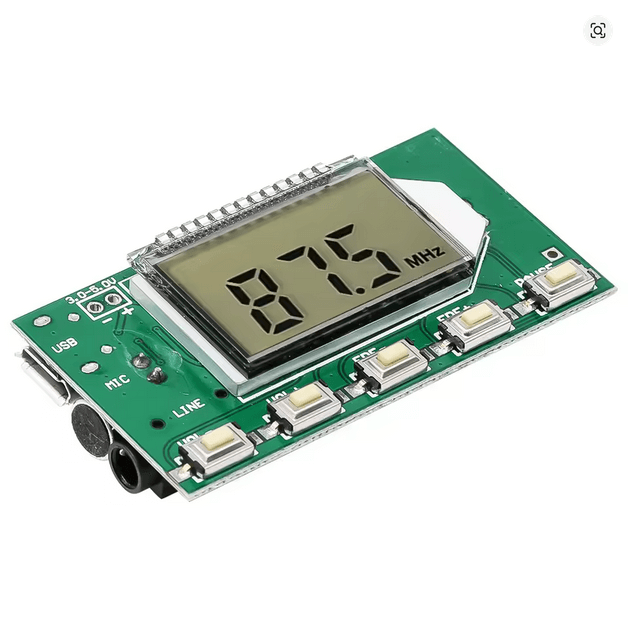

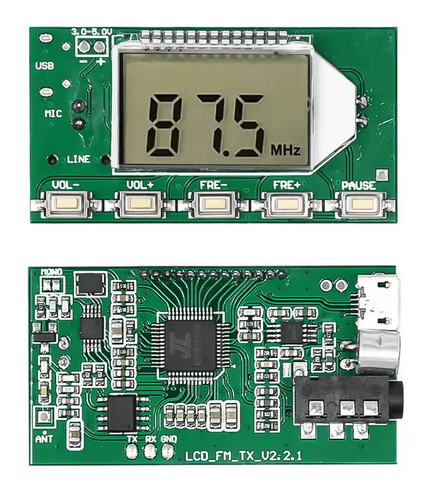

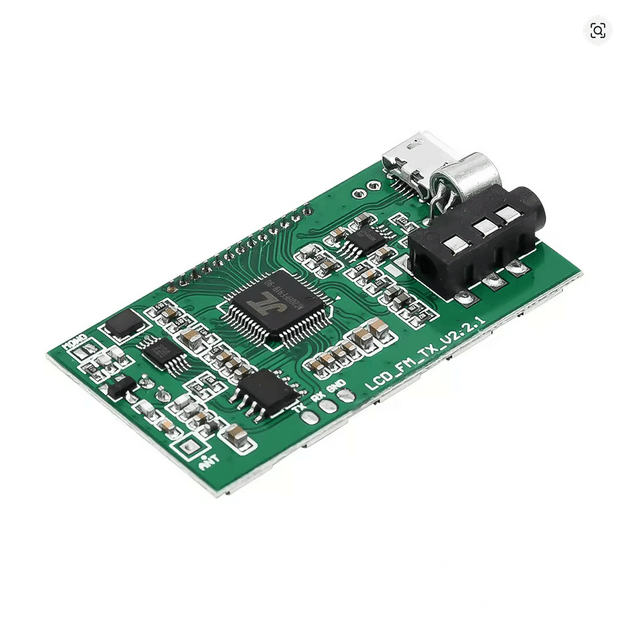

• Transmisor FM. (imagen, imagen e imagen).

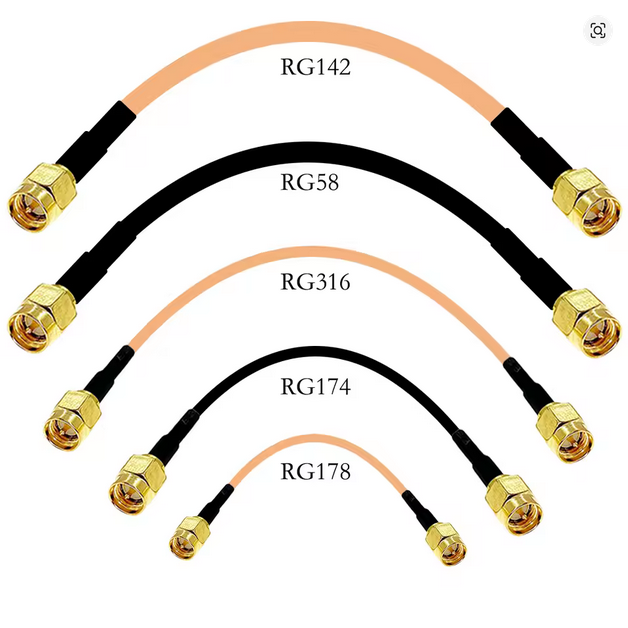

• Cable SMA macho a SMA macho, tipo RG58, de unos 10 centímetros. (puede ser cualquiera de esta tabla, pero RG58 es el menos endeble y el que menos pérdida de señal va a tener. También va a ser el más dificil de tratar.)
• Antena RH795 con entrada SMA hembra. Esta es la única que he encontrado que certifica poder radiar en el espectro de 70-1000MHz.
• Soldador, estaño y flux.

Instrucciones

En el cable:

1. Corta un extremo del cable SMA.
2. Pela 2 o 3cm del recubrimiento del cable, exponiendo la malla.
3. Separa la malla del cobre. Enrolla la malla, que sea una sola tira.

En el transmisor FM:

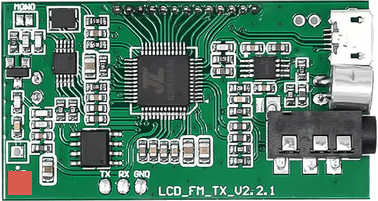

1. En la parte marcada en rojo cobrizo, raspa hasta ver el cobre.
2. Haz la soldadura del cobre del cable SMA en el agujero del módulo ANT.
3. Haz la soldadura de la malla del cable SMA en la parte raspada.

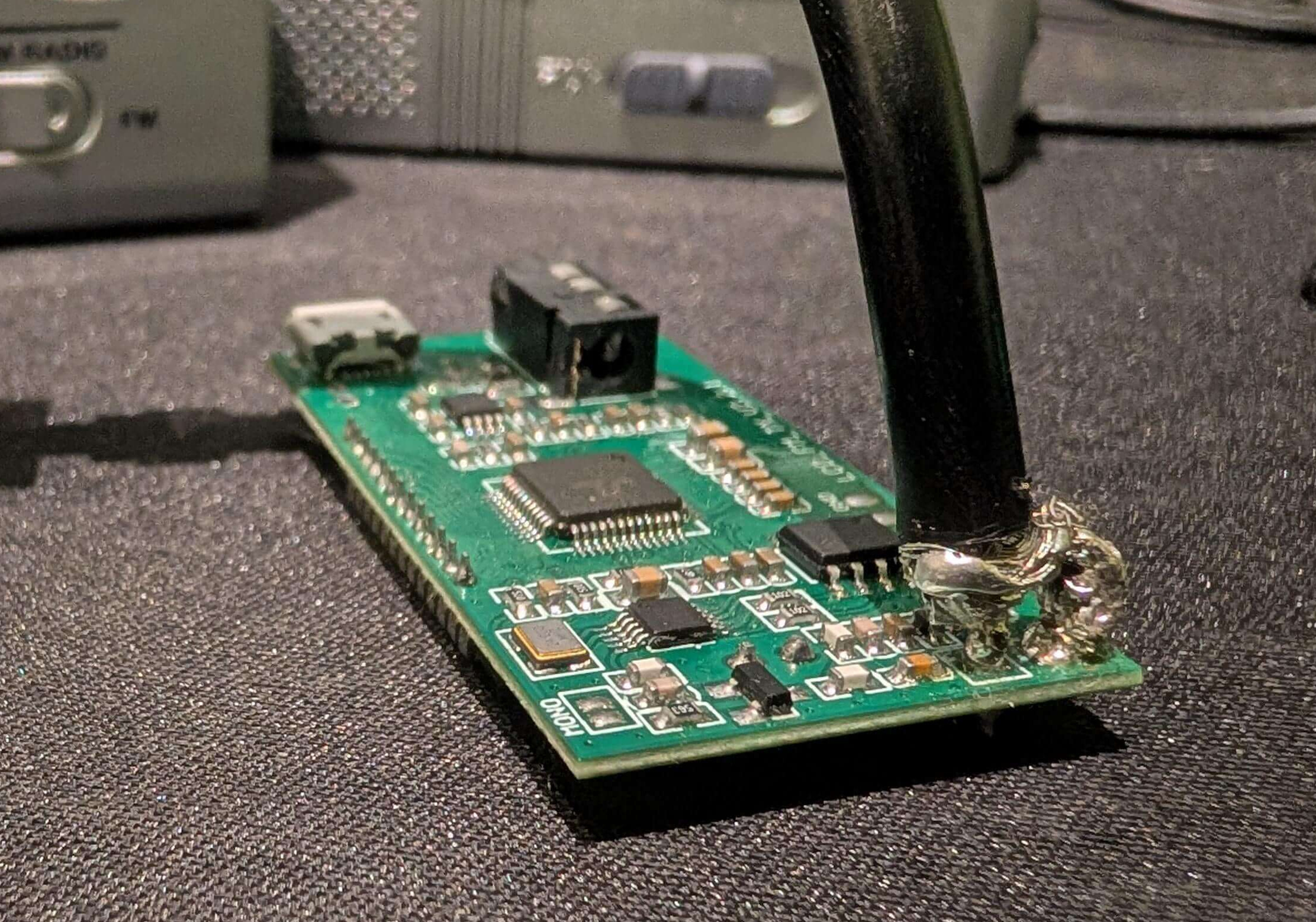

Si todo ha ido bien, tendrás algo mejor que esta cagada aesthetic que he hecho:

A partir de ahí, en el cable pones la antena RH795. Extiéndela a unos 75cm más o menos, y ya estaría. Enciéndela, y haz pruebas.

Con esto realizado, tienes una mini estación con la que podrás transmitir a todas las radios sintonizadas en tu emisora en un rango de 100m si estás en una ciudad, o 500m si estás en el campo. Puedes poner de intermediario un PA de 3v si quieres retransmitir para toda tu comunidad autónoma, pero es algo más tedioso porque al PA tienes que soldarle un positivo y un negativo por el que reciban 12w, y de primeras sólo se me ocurre empalmar el cable con una fuente ATX. Sin embargo, para este sí hay un tutorial grabado que puedes seguir. Incluso el mismo vídeo te puede ayudar con esta guía porque usa lo mismo.

Si has conseguido hacer este tutorial o si tienes un setup más complejo, házmelo saber a través de mi correo electrónico avz@elpolla.net, o en los comentarios mismo.
